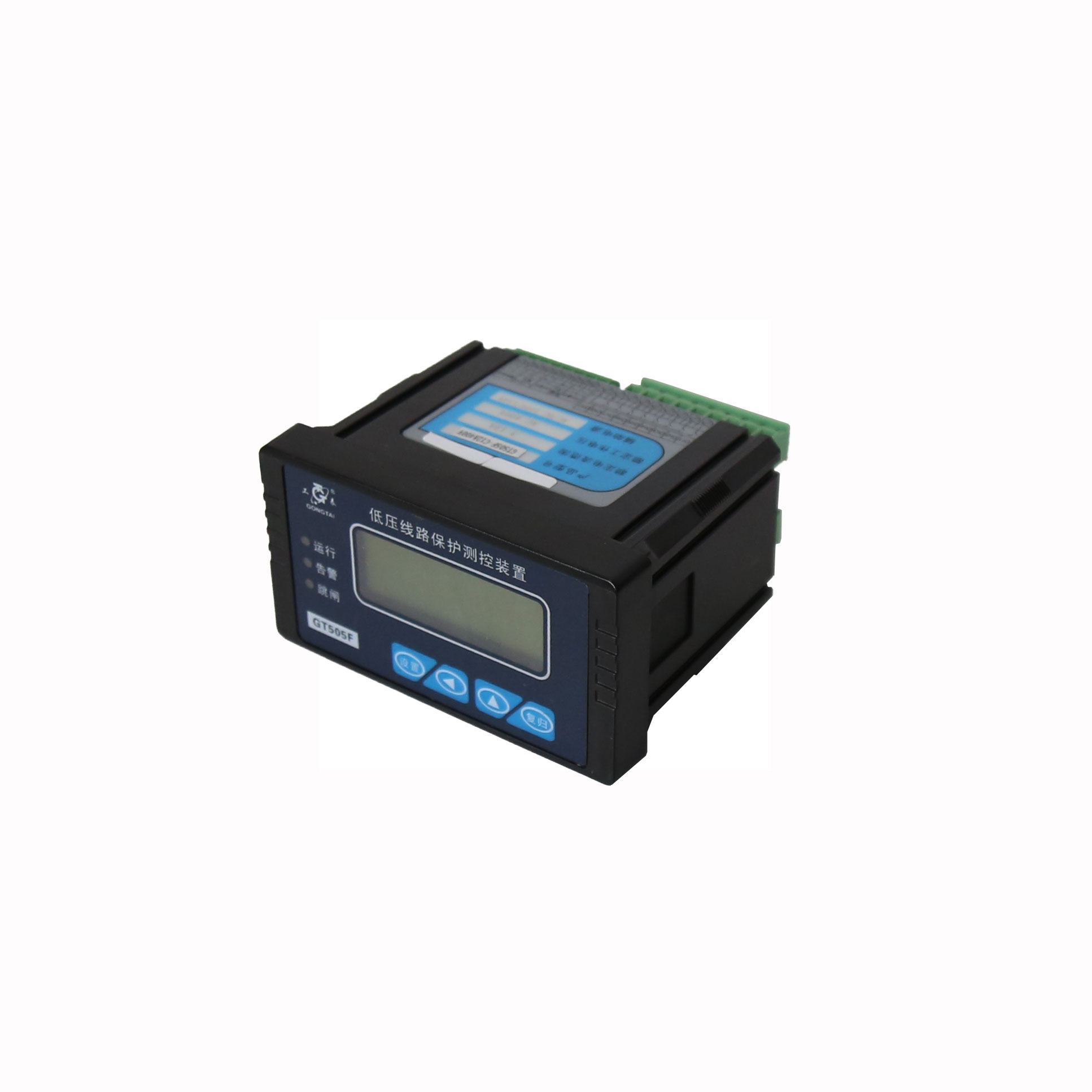

GT505F低压线路保护测控装置

GT505F低压线路保护测控装置主要用于低压馈线、分支或母线分段回路的测控与保护。针对低压线路提供一整套集控制、保护、测量、计量和通迅于一体的专业化的解决方案,是智能化PC的理想选择。广泛适用于电力、石化、轻工、煤炭、造纸、钢铁、冶金等诸多行业。

★产品特点:

◆ 辅助电源支持DC 110/220V或AC220V;

◆ 所有接线全部采用即插即拔的插头联接方式,使用具有高可靠性的插件,彻底消除接触不良的隐患;

◆ 保护功能:产品内置丰富的保护功能,仅需简单选择即可实现保护的投入或退出、告警或跳闸;

◆ 测量参数包括:电流参数、电压参数、功率参数、电能参数,功率因数等;

◆ 强大的变送器功能,内置4-20mA模拟量输出,可选择多种线路运行参数,且范围可调;

◆ 装置存储最新的64次故障参数和信息,故障记录带有时标功能,记录故障发生的年月日时分秒毫秒;

◆ 装置显示故障参数、告警信息、状态指示,便于故障分析,生产效能统计及有选择地合理检修;

◆ 显示指示直观,操作简单,采用中文液晶显示器,直观显示和指示各种参数、信息和状态;

◆ 配置有接地保护功能,可通过附加增选零序电流测量的漏电保护功能;

◆ 4路继电器输出功能,分别为跳闸、合闸、告警、装置异常告警;

◆ 标准配置8路开关量输入,5路专用DI用途固定,3路自定义DI可输入关心的状态量;

◆ 2路标准RS-485通讯接口,使用标准MODBUS-RTU规约;

◆ 安装外形尺寸更合理,可安装于各种抽屉柜中。产品满足常用的GCS、GCK、GHK168、MNS、GZT等包括1/4抽屉在内的成套柜及各种控制箱的安装要求,产品为模块化结构,固定方式灵活多样。

★产品保护功能:

速断保护、限时速断保护、过流保护(三段一时限)、接地保护、过负荷保护、后加速保护、电流不平衡保护、漏电保护、低电压保护、过电压保护、工艺连锁保护、电压断线告警、弹簧储能监视、控制回路监视。

★产品测量功能:

三相电流、零序电流3I0、电流不平衡度、三相线电压、有功功率(总),无功功率(总)、功率因数(总)、频率、有功电能、无功电能、电能脉冲计数 。

★产品维护管理功能:

运行状态指示、DI/DO状态查询、SOE查询 ( 64次,有时标) 。

★产品通讯功能:

2路RS-485通讯标准的MODBUS规约。


技术参数:

(1)装置工作电源
         直流:额定DC220V,DC110V,电压允许偏差-20%~+20%
         交流:额定AC220V,电压允许偏差-20%~+20%
(2)交流电输入

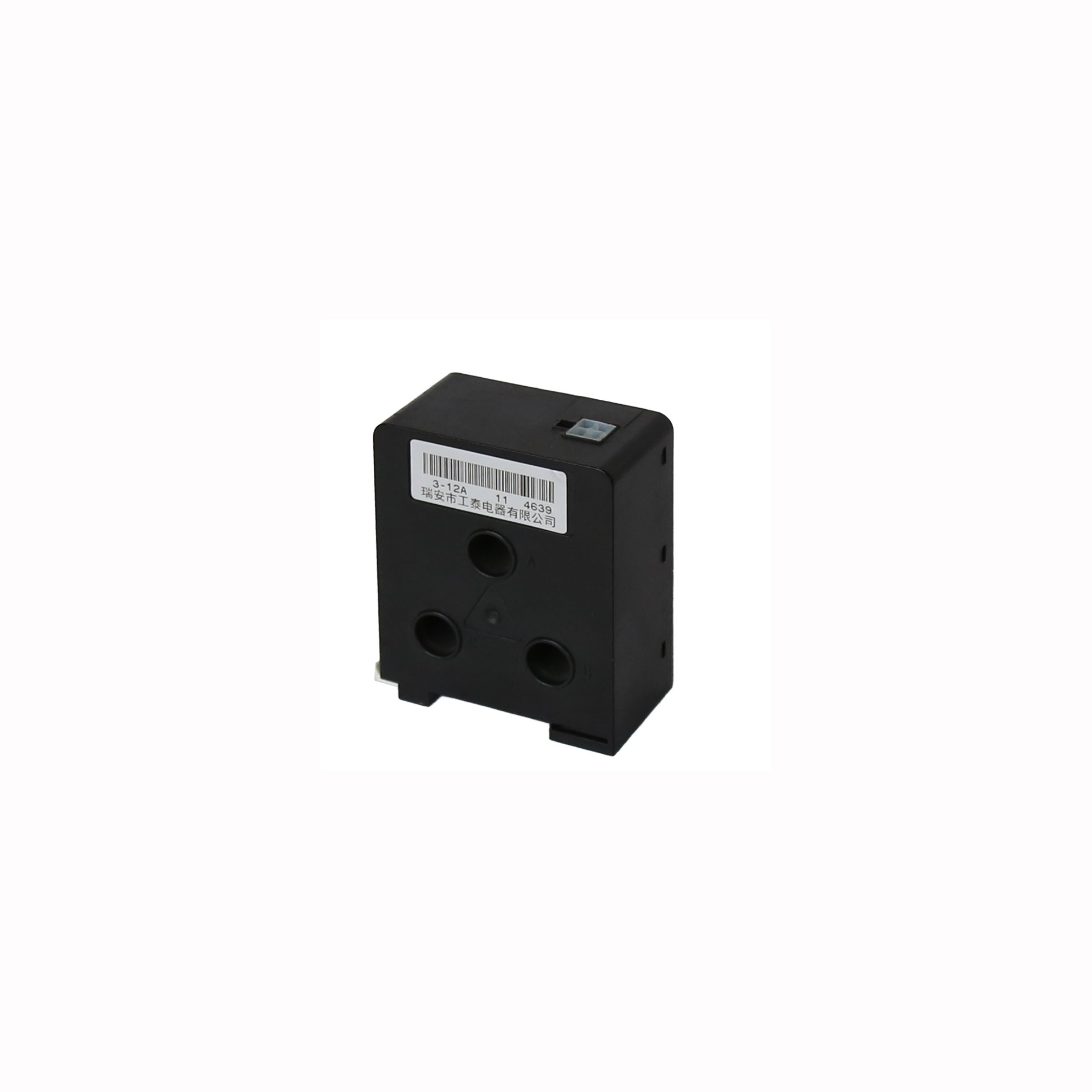

         电流回路(外置穿芯式电流传感器):一次电流穿芯规格0.3-1.2A、1-4A、3-12A、10-40A、30-120A、50-200A;二次侧电流采样规格5A、1A
         交流电压(线电压):690V、380V
          频     率:50Hz/60Hz
(3)开关量节点输入:
         激励方式:24V内激励,去抖时间:20ms
(4)继电器接点输出容量
         常开继电器(交流250V/直流30V,允许断开的最大电流:交流5A ,长期允许闭合电流:5A)
(5)AO输出
        输出范围:(4~20)mA
        负载能力:500Ω
(6)功率消耗
        交流电压回路:小于0.75VA/相(额定时)
        装置电源回路:小于3W
(7)过载能力
        交流电流回路:2倍额定电流,连续工作10倍额定电流,允许10s,40倍额定电流,允许1s
        交流电压回路:1.2倍额定电压,连续工作1.4倍额定电压,允许10s

 (8)装置主要功能:



产品选型:
